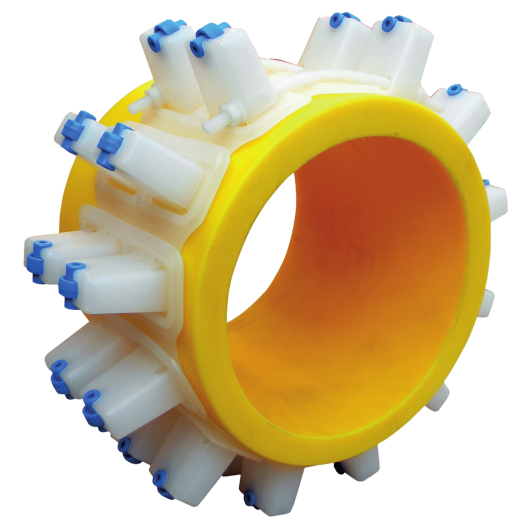

КРОН тип (н) 0.3

ТУ 22.29.29-001-39116888-2022

Диапазон диаметров трубы:от 110 до 400 мм

Высота элемента, включая ролики:24, 40, 60, 80 мм

Ширина элемента:141 мм

Стандартное расстояние между опорами:1.5 м

Рабочая температура:от –20 °C до 60 °C

Материал элемента:полиэтилен (ПЭ)

Замок (резьбовые стержни, гайки и шайбы)нейлон

Максимальная статическая нагрузка:300 кг

Металлические элементы:нет

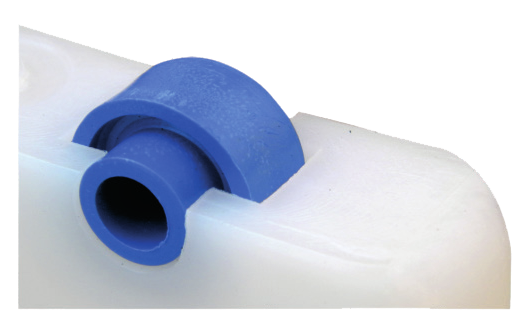

КРОН тип (н) 0.3 (110–400) предназначены для рабочих труб среднего диаметра. Ролики уменьшают трение при протягивании новых труб в футляры, что обеспечивает легкость продольного перемещения рабочей трубы в процессе монтажа. С одной стороны каждого элемента опоры имеются 2 продолговатых отверстия, через которые проходят и соединяются ножки следующего элемента, а затем комплект оборачивается вокруг трубы. После этого, с помощью 2 прочных нейлоновых резьбовых стержней с шайбами и гайками зажимают комплект опоры, установленное на трубе.
Для определения количества элементов в комплекте в зависимости от диаметра трубы смотрите таблицу ниже. При скреплении концов комплектов опор может возникнуть необходимость в отрезании / снятии кромки свободных частей соединительного звена, для плотного прилегания к трубе. Комплекты опор поставляются со всеми необходимыми элементами и креплениями, согласно наружному диаметру.

Таблица для подбора КРОН тип (н) 0.3

Номиналь- ный диа- метр DN	Число сегмен- тов	Высота элемента, мм
		24	40	60	80
		Масса элемента, кг
		0,044	0,054	0,066	0,082
110–139	6	КРОН(н)0.3/110–139/24–6	КРОН(н)0.3/110–139/40–6	КРОН(н)0.3/110–139/60–6	КРОН(н)0.3/110–139/80–6
140–159	7	КРОН(н)0.3/140–159/24–7	КРОН(н)0.3/140–159/40–7	КРОН(н)0.3/140–159/60–7	КРОН(н)0.3/140–159/80–7
160–179	8	КРОН(н)0.3/160–179/24–8	КРОН(н)0.3/160–179/40–8	КРОН(н)0.3/160–179/60–8	КРОН(н)0.3/160–179/80–8
180–199	9	КРОН(н)0.3/180–199/24–9	КРОН(н)0.3/180–199/40–9	КРОН(н)0.3/180–199/60–9	КРОН(н)0.3/180–199/80–9
200–220	10	КРОН(н)0.3/200–220/24–10	КРОН(н)0.3/200–220/40–10	КРОН(н)0.3/200–220/60–10	КРОН(н)0.3/200–220/80–10
221–240	11	КРОН(н)0.3/221–240/24–11	КРОН(н)0.3/221–240/40–11	КРОН(н)0.3/221–240/60–11	КРОН(н)0.3/221–240/80–11
241–260	12	КРОН(н)0.3/241–260/24–12	КРОН(н)0.3/241–260/40–12	КРОН(н)0.3/241–260/60–12	КРОН(н)0.3/241–260/80–12
261–280	13	КРОН(н)0.3/261–280/24–13	КРОН(н)0.3/261–280/40–13	КРОН(н)0.3/261–280/60–13	КРОН(н)0.3/261–280/80–13
281–300	14	КРОН(н)0.3/281–300/24–14	КРОН(н)0.3/281–300/40–14	КРОН(н)0.3/281–300/60–14	КРОН(н)0.3/281–300/80–14
301–320	15	КРОН(н)0.3/301–320/24–15	КРОН(н)0.3/301–320/40–15	КРОН(н)0.3/301–320/60–15	КРОН(н)0.3/301–320/80–15
321–340	16	КРОН(н)0.3/321–340/24–16	КРОН(н)0.3/321–340/40–16	КРОН(н)0.3/321–340/60–16	КРОН(н)0.3/321–340/80–16
341–360	17	КРОН(н)0.3/341–360/24–17	КРОН(н)0.3/341–360/40–17	КРОН(н)0.3/341–360/60–17	КРОН(н)0.3/341–360/80–17
361–380	18	КРОН(н)0.3/361–380/24–18	КРОН(н)0.3/361–380/40–18	КРОН(н)0.3/361–380/60–18	КРОН(н)0.3/361–380/80–18
381–400	19	КРОН(н)0.3/381–400/24–19	КРОН(н)0.3/381–400/40–19	КРОН(н)0.3/381–400/60–19	КРОН(н)0.3/381–400/80–19

Масса замка (н) 0.3 - 0,02 кг
