Торцевые Уплотнения

Материалы:Стяжной хомут из нержавеющей стали. Уплотнение EPDM.

Рабочая температура:от –30 °C до 100 °C.

Высота H: до 125 мм

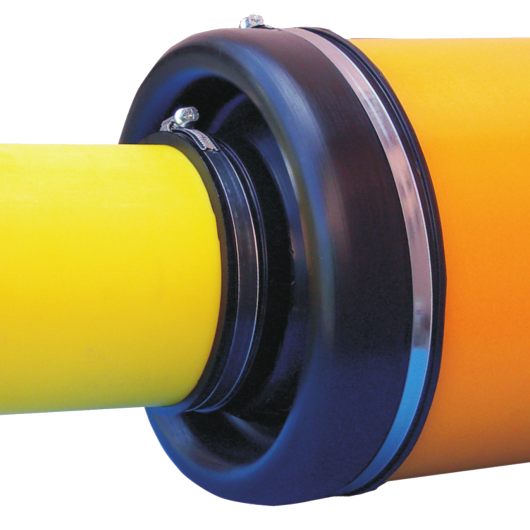

Торцевые уплотнения используются в различных областях, таких как системы централизованного теплоснабжения, сети газоснабжения, водоснабжения и канализационные сети. Торцевые уплотнения обеспечивают защиту пространства между несущей трубой и футляром от заполнения нежелательными веществами, которые могут привести к повреждению рабочей трубы. Они обладают очень высокой прочностью, а также компенсируют тепловые деформации труб.

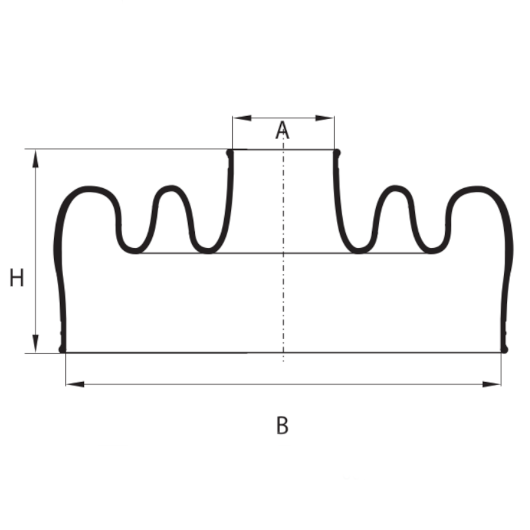

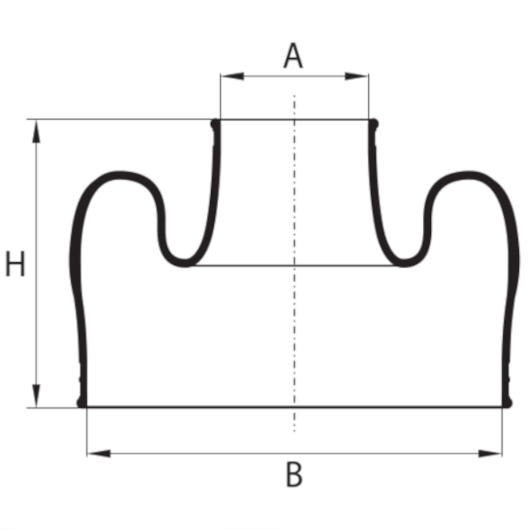

Таблица размеров.

Диаметр трубы DM	Размер торцевого упп-ния
Диаметр трубы DM	А (мм)	В (мм)
20 х 50	26	64
25 х 50	33	64
25 х 80	33	92
25 х 100	Э3	112
25 х 150	33	165
32 х 80	41	92
32 х 100	41	112
32 х 150	41	165
40 х 100	50	112
40 х 125	50	135
40 х 150	50	165
50 х 100	64	112
50 х 125	64	135
50 х 150	64	165
65 х 125	78	135
65 х 150	78	165
65 х 200	78	225
80 х 150	92	165
80 х 180	92	190
80 х 200	92	225
80 х 240	92	252
80 х 250	92	275
100 х 150	112	165
100 х 180	112	190
100 х 200	112	225
100 х 240	112	252
100 х 250	112	275

Диаметр трубы DM	Размер торцевого упп-ния
Диаметр трубы DM	А (мм)	В (мм)
100 х 300	112	330
125 х 200	131	225
125 х 240	131	252
125 х 250	131	275
150 х 200	162	225
150 х 240	162	252
150 х 250	162	275
150 х 300	162	330
180 х 250	190	275
180 х 300	190	330
200 х 250	225	275
200 х 300	225	330
200 х 350	225	362
200 х 400	225	415
240 х 300	252	330
240 х 350	252	362
240 х 400	252	415
250 х 300	275	330
250 х 350	275	362
250 х 400	275	415
300 х 400	325	415
300 х 450	325	455
300 х 500	325	513
400 х 500	410	513
400 х 600	410	615
500х600	510	615

Торцевые уплотнения изготавливаются из высокопрочной резины, поэтому они могут сжиматься или растягиваться до 7%.

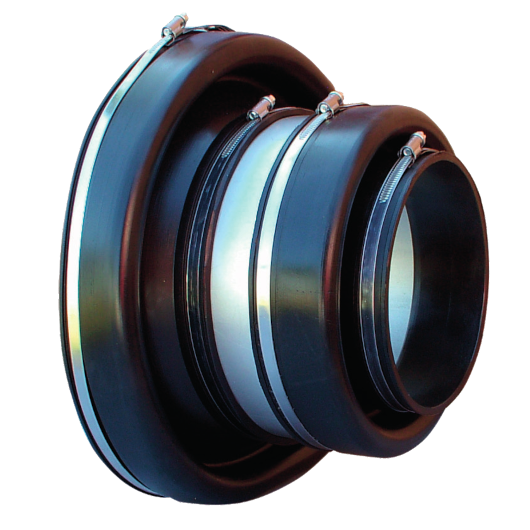

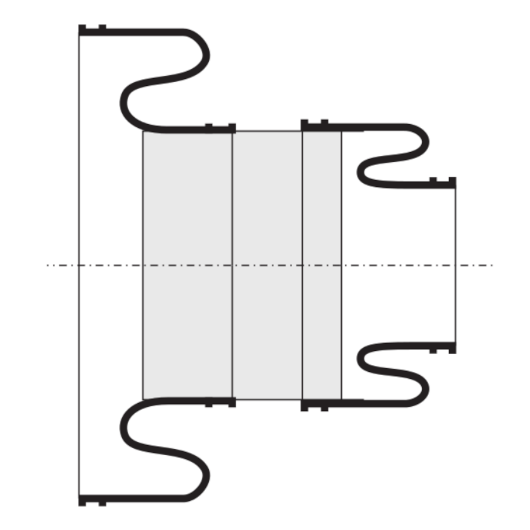

Герметичность обеспечивается путем установки двух уплотнений и короткой стальной опоры между ними, которая их соединяет.

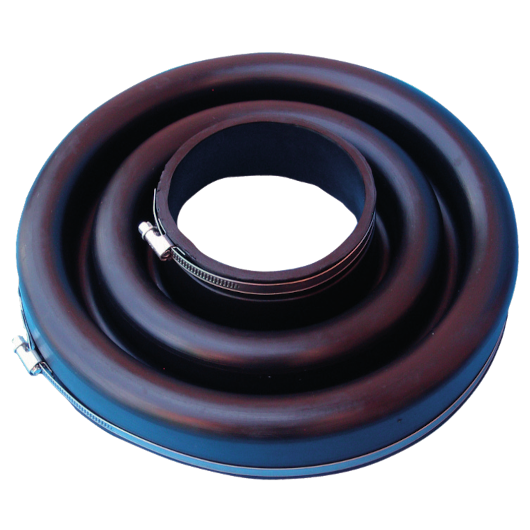

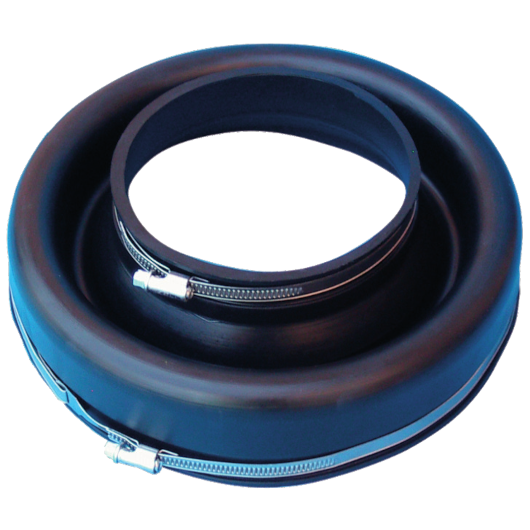

Торцевое уплотнение стандартное

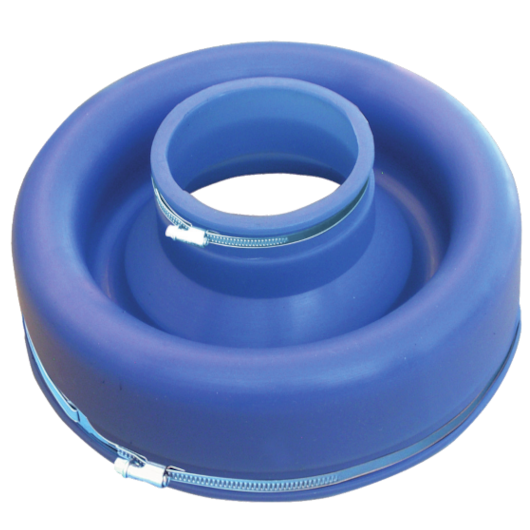

Помимо уплотнений из эластомера
EPDM мы также предлагаем торцевые
уплотнения из других материалов.
Рабочие температуры:

EPDM (от –30 до +100 °C)
NBR (от –20 до +90 °С)
Силикон (от –55 до +230 °С)

Эластомер NBR устойчив к воздействию нефтепродуктов.
Только по специальному заказу.

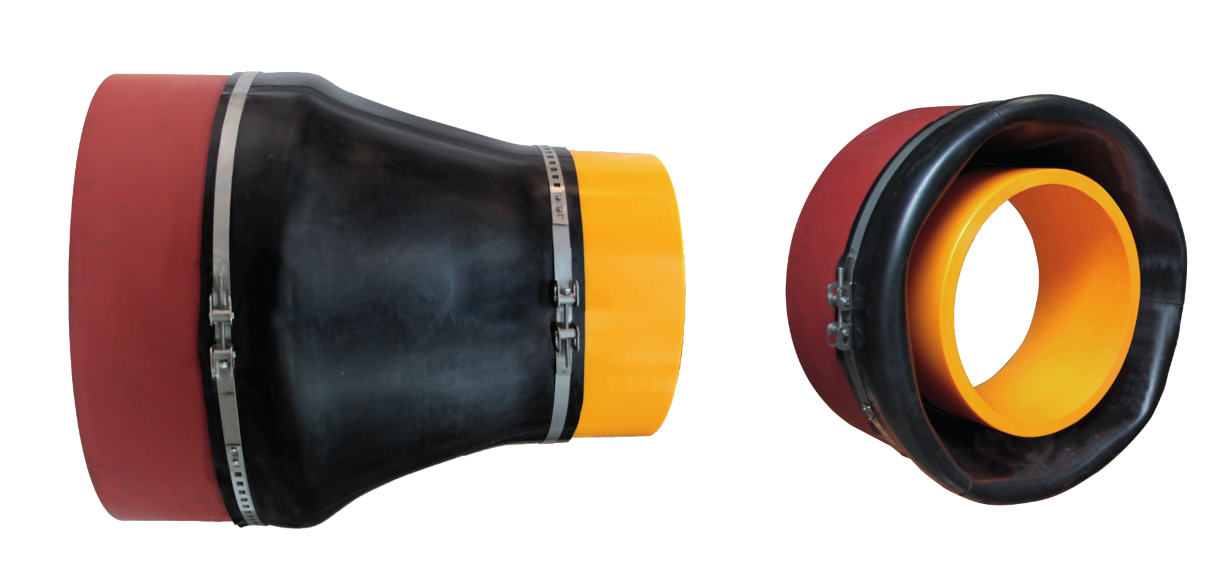

Торцевое уплотнение конусообразное

Торцевые уплотнения конусообразные предназначены для использования с трубами большого диаметра и нестандартного размера. Уплотнения имеют конусообразную форму и изготавливаются из эластомера EPDM. Уплотнение надежно закрепляется на внешней трубе с помощью стяжки из нержавеющей стали, как показано на Рисунке 1. Замок меньшего размера должен быть свободным, чтобы его можно было установить на рабочую трубу, а затем плотно зафиксировать к рабочей трубе, как показано на Рисунке 2. Важно, чтобы уплотнение было помещено внутрь футляра, чтобы на резину не оказывалось воздействие веса.

Наружный диаметр рабочей трубы [мм]	Наружный диаметр внешней трубы [мм]
300	540
400	720
500	900
600	1080
700	1260
800	1440
900	1620
1000	1800
1100	1980
